Otthon / Termék / JDB szilárd kaszító csapágy / JTW szilárd kenőanyag grafit olajmentes bronz nyomóalátét csapágy
nagykereskedelmi JTW olajmentes tolóalátét

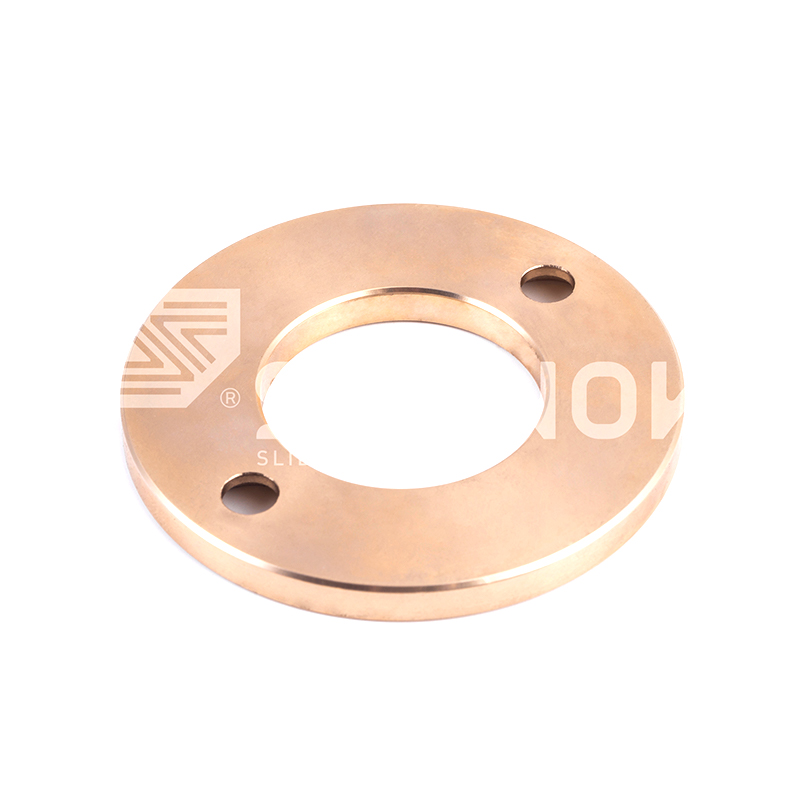

JTW szilárd kenőanyag grafit olajmentes bronz nyomóalátét csapágy
  • JTW szilárd kenőanyag grafit olajmentes bronz nyomóalátét csapágy
  • JTW szilárd kenőanyag grafit olajmentes bronz nyomóalátét csapágy
  • JTW szilárd kenőanyag grafit olajmentes bronz nyomóalátét csapágy

JTW szilárd kenőanyag grafit olajmentes bronz nyomóalátét csapágy

Termékleírás:

JTW szilárd kenőanyag grafit olajmentes bronz nyomóalátét csapágy olajmentes kenést igénylő zord munkakörnyezetekhez tervezték. Grafit szilárd kenőanyagot és rézötvözet anyagokat használ, hogy biztosítsa a kopásállóságot és a stabilitást nagy terhelés, alacsony sebesség vagy kenés nélküli körülmények között. A grafit szilárd kenési technológia hatékonyan csökkenti a súrlódást és meghosszabbítja az élettartamot, és különösen alkalmas nehézgépek, repülőgépipar, kohászat, bányászat és más iparágakban történő alkalmazásokhoz. A JTW csapágyak rézötvözet hordozója korrózióálló és hővezető képességgel rendelkezik. Az olajmentes kenési kialakítás csökkenti a hagyományos kenőanyagok karbantartási követelményeit.

Lépjen kapcsolatba velünk
Előző：JFBB metrikus önkenő olajmentes grafit karimás csapágyperselyek
Következő：Magas hőmérsékletű sárgaréz JGB oilless ejektor útmutató csapágyak

Termékleírás

Szabványos Nem. I.D. ф d 0.D.фD Vastagság Csavar Lyukak
P.C.D Szám -ból Lyukak Lapos Fej Csavar d1
JTW-0603 6.2 0.2
0.1










0.3
0.1 		25 3 0
-0,1 		15 2 M3 3.5
JTW-0803 8.2 28 18
JTW-1003 10.2 30 20
JTW-1203 12.2 40 28
JTW-1203N 12.2 Lapos fejű csavarfurat nélkül
JTW-1303 13.2 28 2 M3 3.5
JTW-1403 14.2
JTW-1503 15.2 50 35
JTW-1603 16.2
JTW-1603N 16.2 Lapos fejű csavarfurat nélkül
JTW-1803 18.2 35 2 M3 3.5
JTW-2005 20.2 5 M5 6
JTW-2505 25.2 55 40
JTW-3005 30.2 60 45
JTW-3505 35.2 70 50
JTW-4007 40.2 80 7 60 M6 7
JTW-4507 45.2 90 70
JTW-5008 50.3 100 8 75 4
JTW-5508 55.3 110 85
JTW-6008 60.3 120 90 M8 9
JTW-6508 65.3 125 95
JTW-7010 70.3 130 10 100
JTW-7510 75.3 140 110
JTW-8010 80.3 150 120
JTW-9010 90.5 170 140 M10 11
JTW-10010 100.5 190 160
JTW-12010 120.5 200 175

Termék bemutatása

Nyomóalátét sorozat | Olajmentes grafit kenés

JTW szilárd kenőanyag grafit olajmentes bronz nyomóalátét csapágy

Axiális terhelés: 80 N/mm² Max
Sebesség: 0,35 m/s Folyamatos
Anyaga: CuSn8 bronz
1
Termékarchitektúra
A JTW tolóalátét egy lapos, gyűrűs csapágyazott alkatrész, amelyet a forgó vagy oszcilláló szerelvények axiális tolóerejének kezelésére terveztek. A grafit szilárd kenőanyag-dugókat sugárirányban, egyenlő szögtávolságban helyezik be a bronz hordozóba. Az alátétfelület alacsony súrlódási felületet biztosít a forgó tengelyvállak és az állóházak között. Ez az olajmentes konfiguráció kiküszöböli a zsírcsatornákat és a kenőnyílásokat, csökkentve a mechanikai bonyolultságot a tolóerő-terhelési alkalmazásokban.
2
Grafit eloszlási minta
A kenőanyag betétek a mosófelület 18-22 százalékát foglalják el. Az EG-98 minőségű grafitot mechanikusan rögzítik a bronz felületbe bedolgozott fecskefarkú hornyok. Amint az alátét az edzett acél ellenfelülettel szemben forog, a grafit átkerül az illeszkedő felületre, és folyamatos száraz filmet képez. A betétmélység az alátét vastagságától függően 1,5 mm és 3,0 mm között van, így biztosítva a kenés elérhetőségét a teljes kopási élettartam alatt.
3
Nyomófelület geometria
A standard alátétek lapos párhuzamos felülettel rendelkeznek, Ra 0,8 mikrométer felületi érdesség mellett. A 0,5 mm x 45 fokos élletörések megakadályozzák a sorjaképződést kezelés közben. A szilárd kenőanyag mechanizmus miatt nincs szükség olajhornyokra vagy spirális mintákra. Az alátét síksága 0,02 mm-en belül marad a teljes átmérőben az egyenletes terheléselosztás érdekében.

Műszaki előírások

Anyag fokozat
CuSn8 (CW453K)
EN 1982-nek megfelelő
Keménységi tartomány
140-200 HB
Brinell skála
Nyomószilárdság
420 N/mm²
1 százalékos deformációnál
Hővezetőképesség
52 W/m·K
Hőleadás
Súrlódási együttható
0,08 - 0,14
Edzett acél ellen
Kopáshatár
0,04 mm / 1000 óra
Névleges axiális terhelés mellett
Max PV érték
1,0 N/mm²·m/s
Száraz működés
Hőmérséklet tartomány
-50°C és 160°C között
Folyamatos ügyelet

Elsődleges axiális terhelési alkalmazások

Sebességváltó tolótárcsák
Forgótányér csapágyak
Hidraulikus motor véglemezei
Csavarkompresszor alátét
Tengelykapcsoló kioldó mechanizmusok
Szelepszár tolófelületei
A propellertengely tológyűrűi
Nyomja meg a fék forgáspontjait
Telepítési paraméterek
  • A ház ellenfelületének keménysége: 55-62 HRC ajánlott
  • Ellenfelületi felület: Ra 0,2-0,4 mikrométer
  • Az alátétülés síksága: 0,01 mm 50 mm átmérőnként
  • Bejáratási időszak: 30 perc 50 százalékos névleges terhelés mellett
  • Axiális hézag beépítés után: 0,05-0,15 mm
  • Nincs szükség külső kenőanyagra a telepítés során vagy után
Teljesítménykorlátozások
  • Nem alkalmas 5 fokos eltolódásnál nagyobb élterhelésre
  • Kerülje el az olajellátás megszakítását, ha külső kenőanyag van jelen
  • Maximális lengési szög: 60 fok csúcstól csúcsig
  • A grafitpor felhalmozódhat a zárt sebességváltókban
  • Nem tanúsított ivóvízzel vagy élelmiszerrel érintkező alkalmazásokhoz

Szabványos metrikus tolóalátét-méretek

ISO 3547-3 szabványnak megfelelő sorozat
Metrikus sorozat Méretek mm-ben
Belső átmérő azonosító Külső átmérő OD Vastagság T Standard tolerancia
10 24 2,0, 2,5, 3,0 ID H9 / OD h9
12 28 2,0, 2,5, 3,0, 4.0 ID H9 / OD h9
15 32 2,5, 3,0, 4,0 ID H9 / OD h9
18 38 2,5, 3,0, 4,0, 5.0 ID H9 / OD h9
20 42 3,0, 4,0, 5,0 ID H9 / OD h9
25 50 3,0, 4,0, 5,0, 6.0 ID H9 / OD h9
30 58 4,0, 5,0, 6,0, 8,0 ID H9 / OD h9
35 65 4,0, 5,0, 6,0, 8,0 ID H9 / OD h9
40 72 5,0, 6,0, 8,0, 10,0 ID H9 / OD h9
50 85 5,0, 6,0, 8,0, 10,0 ID H9 / OD h9
60 98 6,0, 8,0, 10,0, 12,0 ID H9 / OD h9
70 110 8,0, 10,0, 12,0 ID H9 / OD h9
80 125 8,0, 10,0, 12,0, 15.0 ID H9 / OD h9
100 150 10,0, 12,0, 15,0, 20,0 ID H9 / OD h9
Nem szabványos belső átmérők 8 mm és 200 mm között kaphatók. A 150 mm-nél nagyobb átmérőjű szegmentált nyomóalátétek több ívszegmensként is szállíthatók.
GYIK
Gyakori technikai kérdések
JTW nyomóalátét-specifikus megkeresések a tervező és karbantartó mérnököktől.
Használható-e a JTW alátét hornyolt ellenfelülettel
Igen. A barázdált ellenfelületek nem akadályozzák a teljesítményt. A grafit transzferfólia a kezdeti futtatás után körülbelül 30 perc alatt áthidalja a kisebb felületi egyenetlenségeket.
Mi történik, ha a grafitbetétek teljesen elkopnak?
Amikor a grafitmélység 0,5 mm alá csökken, a bronz hordozó közvetlenül érintkezik az ellenfelülettel. A súrlódási együttható 0,25-0,35-re emelkedik. Cserélje ki az alátétet a grafit teljes kimerülése előtt, hogy megakadályozza az ellenfelület bekarcolódását.
Több alátét egymásra rakható a nagyobb teherbírás érdekében
Több alátét egymásra rakása nem javasolt. A terhelés eloszlása ​​az egymásra helyezett alátétek között egyenetlenné válik. Használjon egyetlen alátétet nagyobb felülettel vagy jobb minőségű anyaggal a nagyobb tolóerő érdekében.
A JTW alátétek tárolási követelményei
Száraz helyen, 5°C és 35°C között tárolandó. 65 százalék alatti relatív páratartalom. Kerülje az ózonnak, UV-sugárzásnak és vegyi gőzöknek való kitettséget. Megfelelő tárolási feltételek mellett az eltarthatóság 5 év.
Kopásfigyelés
Mérje meg a vastagságot négy ponton, egymástól 90 fokos távolságra. Cserélje ki, ha a vastagságcsökkenés meghaladja a 0,3 mm-t, vagy ha a felület grafitfelülete 10 százalék alá esik.
Anyagkövethetőség
Minden gyártási tétel tartalmaz kémiai elemzési tanúsítványt az EN 10204 szerint 3.1. Keménységi vizsgálati jelentések kérésre rendelkezésre állnak.
Egyedi módosítások
Olajlyukak, helymeghatározó fülek, osztott konfigurációk és nem kör alakú profilok mennyiségi rendelésekhez. Minimális mennyiség vonatkozik.
